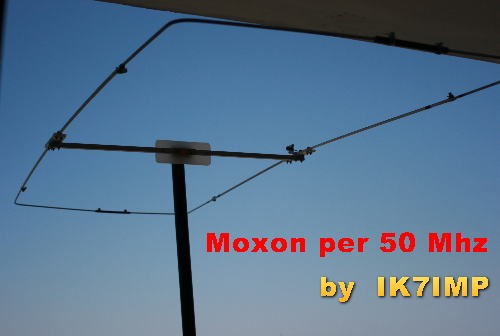

Una semplice realizzazione di antenna Moxon per la banda dei 6 metri 50 Mhz

Materiale occorrente :
Una staffa con cavallotto a U per sorreggere l'antenna, un profilato quadro di alluminio di 85cm. di lunghezza e 1,5 per lato, due supporti in materiale isolante per gli elementi cm. 17 per 3,5 cm. spessi circa 1 cm., n° 8 cavallotti a U (serrafilo) per mantenere gli elementi sulle staffe isolanti ed infine n° 2 tubi da 150 cm. diametro esterno 0,8 cm. e n° 4 tubi da 100 cm. di alluminio da 0,6 che entrino nelle estremità di quegli da 0,8 e n° 8 stringi tubo.

download Moxon Software

Per le misure scaricate il software originale del progetto Moxon

Con un boom lungo circa 80 cm. non incontrerete alcuna difficoltà nella realizzazione, forse la cosa più "impegnativa" è la lavorazione dei supporti per i due elementi, io ho usato un tagliere per salumi di circa 1 cm. di spessore, credo che sia in nylon, qualunque materiale isolante andrà in ogni caso bene, anche del legno.  Addirittura c'è chi, come IK7FMQ Gabriele,  ha messo il Riflettore a massa, quindi ha usato un solo supporto isolato per il Radiatore ed ha utilizzato per il riflettore una piastra in alluminio (o qualcosa del genere). Per i quatto tubi laterali piegati a 90 gradi io ho usato tubo pieno acquistato al Brico, in quanto più facile da piegare senza creare danni. Come supporto per la piegatura potrete servirvi di un tubo di 6 o 7 cm. di diametro. Come supporti isolanti per mantenere i tubi ripiegati tra di loro, io ho usato degli spezzoni di materiale plastico ricavati dal taglio di una gruccia appendi abiti, la distanza tra i due elementi ripiegati sarà dettata automaticamente dalla lunghezza del boom, tuttavia ho notato che non è affatto critica ai fini del ROS.
Le immagini parlano meglio di qualunque spiegazione, tuttavia  potrete tranquillamente contattarmi per ulteriori informazioni.

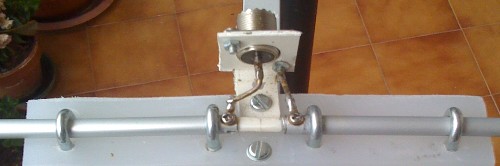

All'interno dei due semi dipoli ho inserito un anima di plastica dura per meglio mantenere l'orizzontalità del tutto.

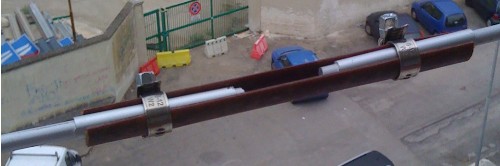

Purtroppo non sono riuscito a trovare un tubo rigido in plastica che avesse le dimensioni adatte, ho ripiegato con degli spezzoni ricavati da una gruccia appendi abiti, che comunque fa il suo lavoro.  L'Antenna è stata progettata per operazioni in portatile per cui va più che bene.

Considerazioni finali : le foto sono state scattate sul balcone di casa mia ed anche le prove sono state fatte dal balcone, quindi in condizioni certo non ottimali, tuttavia l'antenna una volta spostata con il Direttore fuori dal balcone e quindi "libera" da ostacoli ha subito presentato valori bassi di ROS. Ma la sorpresa è stata quella di aver ascoltato e collegato EA1JV con segnali dati e ricevuti di 5/8 alle ore 21.00 locali. Ho fatto altre prove comparando l'antenna sul balcone con una 5 el. JXX sul terrazzo e sul traliccio, bene vi dirò che ovviamente la differenza c'è ma non tanta quanto mi aspettavo ! Ho fatto altri collegamenti con Francia e Germani e tutti con ottimi segnali, sempre dal balcone.
